Data Aquitition

Data Aquitition yang disingkat seperti DAS atau DAQ yaitu alat atau progres yang diterapkan untuk mengumpulkan kabar untuk menelaah gejala jasmaniah atau listrik seperti tegangan, arus, temperatur, tekanan atau bunyi mengaplikasikan komputer.

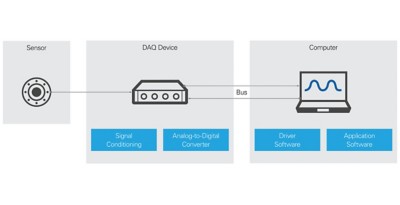

Metode Data Acquisition terdiri dari:

• Sensor

• Data Acquisition/alat pengukur perangkat

• Komputer dengan perangkat lunak di atasnya.

Dibandingi dengan cara pengevaluasian yang lebih lama, cara Data Acquisition berbasis komputer mengeksploitasi kapasitas pemrosesan standar industri, produktivitas, visualisasi, dan kemampuan konektivitas komputer yang memberikan solusi pengevaluasian yang lebih kuat, lebih fleksibel, dan menguntungkan.

Apa peran sensor dalam Data Acquisition?

Penilaian gejala jasmaniah, seperti temperatur sekitar, intensitas sumber sinar atau gaya yang diberi pada objek, dimulai dengan sensor. Sensor ini juga disebut transduser, yang mengubah gejala jasmaniah menjadi sinyal listrik yang bisa dievaluasi.

Tergantung pada ragam sensor, output listrik mungkin dalam bentuk tegangan, arus, hambatan atau atribut listrik lainnya yang bervariasi dari waktu ke waktu. Sebagian sensor mungkin memerlukan komponen dan sirkuit tambahan untuk menjadikan sinyal yang akurat dan aman untuk dibaca oleh perangkat Data Acquisition.

Ragam sensor juga bervariasi tergantung pada gejala yang Anda inginkan.

• Termokopel, RTD, termistor untuk mengevaluasi temperatur atau gejala temperatur.

• Sensor foto untuk mengevaluasi gejala sinar.

• Mikrofon untuk gejala bunyi.

• Galur pengukur, transduser piezoelektrik untuk gejala tenaga dan tekanan.

• Potensiometer, LVDT, encoder optik untuk gejala posisi dan gerakan.

• Accelerometer untuk gejala percepatan.

• Elektroda PH untuk gejala kelembaban.

Apa saja indikator Data Acquisition?

Perangkat Data Acquisition bermanfaat sebagai antarmuka antara komputer dan sinyal eksternal. Berfungsi seperti perangkat yang mendigitalkan sinyal analog yang masuk sehingga komputer bisa membacanya. Tiga komponen utama perangkat Data Acquisition yang diterapkan untuk mengevaluasi sinyal yaitu sirkuit pengkondisi sinyal, analog ke digital converter (ADC) dan bis komputer.

Banyak perangkat Data Acquisition menyertakan fungsi lain untuk mengotomatisasi cara dan progres pengevaluasian. Semisal, konverter analog ke digital (ADC) memancarkan sinyal analog, jalur I/O digital memasukkan dan memancarkan sinyal digital, dan timer menghitung mundur dan menjadikan ketukan digital.

Komponen pengevaluasian utama dari Data Acquisition Toolkit:

Pengondisian sinyal

Sensor atau sinyal dari luar bisa menyebabkan kebisingan atau terlalu berbahaya untuk dievaluasi secara langsung. Rangkaian pengkondisian sinyal memanipulasi sinyal dengan cara yang tepat untuk menjelang ADC. Sirkuit ini bisa mencakup amplifikasi, atenuasi, penyaringan, dan isolasi. Sebagian perangkat Data Acquisition dilengkapi dengan pengkondisi sinyal turunan yang dirancang untuk mengevaluasi ragam sensor tertentu.

Pengonversi Analog ke Digital (ADC)

Sinyal analog dari sensor semestinya dikonversi ke digital sebelum dimanipulasi oleh komputer. ADC yaitu chip yang menyediakan representasi digital dari sinyal analog secara instan. Dalam pemakaiannya, sinyal analog terus berubah dari waktu ke waktu dan ADC mengambil sinyal “sampel” secara terencana  pada tingkat yang telah ditetapkan. Sampel-sampel ini dikirim ke komputer lewat bis komputer di mana sinyal orisinil direkonstruksi dari sampel dalam perangkat lunak.

Bis komputer

Perangkat Data Acquisition terhubung ke komputer lewat slot atau port. Bis komputer berfungsi sebagai antarmuka komunikasi antara perangkat Data Acquisition dan komputer untuk meneruskan perintah dan data yang dievaluasi. Perangkat Data Acquisition ditawarkan pada bis komputer yang paling biasa, termasuk USB, PCI, PCI Express dan Ethernet. Baru-baru ini, perangkat Data Acquisition tersedia untuk Wi-Fi 802.11 untuk komunikasi nirkabel / nirkabel. Ada banyak ragam bis, dan masing-masing menawarkan manfaat berbeda untuk berjenis-jenis ragam aplikasi.

Apa peran komputer dalam Data Acquisition?

Data Aquitition Komputer dengan perangkat lunak memegang pengoperasian perangkat Dat dan diterapkan untuk memproses, memperlihatkan, dan menaruh data pengevaluasian. Beraneka ragam komputer diterapkan dalam berjenis-jenis ragam aplikasi. Komputer desktop bisa diterapkan di lab untuk memproses tenaga, notebook bisa diterapkan di lapangan untuk portabilitas, atau komputer industri bisa diterapkan di pabrik untuk tenaga bendung.

Perangkat lunak apa yang ada dalam cara Data Acquisition?

Driver software

Driver Software menyediakan kemampuan untuk berinteraksi dengan perangkat Data Acquisition. Ini memfasilitasi komunikasi dengan perangkat Data Acquisition dengan merangkum perintah perangkat keras tingkat rendah dan pemrograman tingkat pendaftaran. Umumnya, driver perangkat lunak Data Acquisition memperlihatkan antarmuka pemrograman aplikasi (API) yang diterapkan dalam lingkungan pemrograman untuk membuat perangkat lunak.

Aplikasi Software

Aplikasi Software memfasilitasi interaksi antara komputer dan pengguna untuk mendapat, menelaah, dan memberi tahu data pengevaluasian. Ini yaitu aplikasi yang diciptakan sebelumnya dengan fungsionalitas default, atau lingkungan pemrograman untuk membuat aplikasi dengan fungsionalitas khusus. Aplikasi khusus tak jarang diterapkan untuk mengotomatisasi sebagian fungsi perangkat Data Acquisition, mengerjakan algoritma pemrosesan sinyal, dan memperlihatkan antarmuka pengguna khusus.
